失敗しないストレートパーマ完全攻略!

クセ毛の毛髪構造 ・ ダメージレベルは人それぞれ。
放置時間の調整や同じ還元剤のパワーだけで、薬剤選定していませんか?

クセ毛を攻略するためにはクセ毛の原因を理解することが大切です!
クセ毛の原因と、その対処法をしっかり把握して素材にあった薬剤選定 ・ 工程を理解し、お客様に質の高いストレートパーマをご提案しましょう!

追加情報随時更新

あるある失敗例

ストレートパーマで、アイロン前や仕上げのブローでうねりが出てきた..

ストレートパーマでよくある失敗の一つに、強い1剤を使ってアイロン操作した段階ではきれいなストレートだったのに、仕上げにブローしてみるとクセ毛が戻ってきたり、必要以上にダメージを与えたり…
これは、クセ毛の原因を把握していないために起こるミスがほとんどです。

クセの種類は大きく分けて2種類
2種類あるクセ毛の見分け方
乾いているクセ毛を濡らすと特徴が出てきます。

ダブル軟化,縮毛矯正,アリミノ クオライン,フォーフルール デザイナーズレーベル

濡らしてもクセはそのまま

  • シスチン結合(S-S)が強く影響しているクセ毛

毛髪成長時の毛穴のカタチが主な原因
ダブル軟化,縮毛矯正,アリミノ クオライン,フォーフルール デザイナーズレーベル
毛球部で生まれたばかりのケラチンはS-S結合が切断された状態「完全還元状態」であり、固定部で空気に触れることで酸化され、硬くなり髪が形成されます。
シスチン結合型クセ毛の毛穴の特徴として、図のように毛穴がカーブしたり、歪んでいるため、曲がった状態で固定され、クセ毛となる。
このようなクセ毛はチオなどの親水性の強い還元剤で十分に軟化して、酸化剤でまっすぐに固定すればストレートになります。

意外と素直で扱いやすいS-S結合は親水性の性質を持つ還元剤で対応

  • 親水性還元剤
    チオグリコール酸、システイン、サルファイト

濡らすとクセがのびる

  • 水素結合が強く影響しているクセ毛

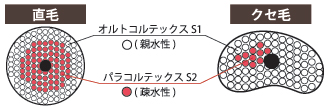

パラ ・ オルト 2種類のコルテックスが混在
コルテックスにムラがあり細毛で乾燥毛の方に多く見られる。
加齢 ・ 産後などに急にうねりが出るのも血液量のムラが原因とされ、成長時に血液が多く供給された場合はパラよりに、血液量が不足した場合はオルトよりになります。
1種類の還元剤では均等に軟化されないため、あらかじめシステアミンなどの疎水性の還元剤でプレ軟化し、硬いパラコルテックスを軟らかくしておくことがポイントです。
ダブル軟化,縮毛矯正,アリミノ クオライン,フォーフルール デザイナーズレーベル

プレ軟化でパラコルテックスを!
次にオルトコルテックスを軟化するW(ダブル)軟化がおすすめです

  • 疎水性還元剤
    システアミン、チオグリセリン、ラクトンチオール

結合の種類で作用する還元剤が違う!

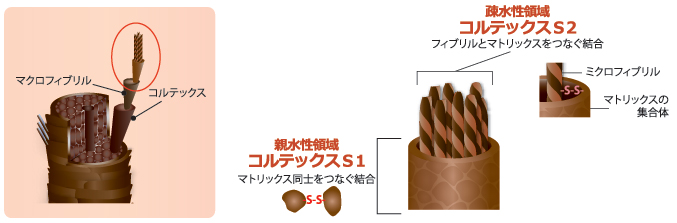

S-S結合には軟らかく、水を吸いやすい親水性のS1と、硬くて水の入りずらい疎水性のS2があり、還元剤の種類によって、それぞれ作用する場所が違います。
ダブル軟化,縮毛矯正,アリミノ クオライン,フォーフルール デザイナーズレーベル

  • S1とは
    親水性領域のS-S結合。
    S-S結合の周りに水素結合や、イオン結合が多く、チオなどの還元剤が水やアルカリによって、簡単に到達できる環境。
  • S2とは
    疎水性領域のS-S結合。
    疎水結合が多く、水やアルカリに影響を受けないため、親水性の還元剤(チオ)が到達しにくい環境

S-S結合が強く影響している【波状毛】は親水性還元剤によるシングルプロセスで。

前処理 ➔ 1剤塗布 ➔ 放置 ➔ 軟化チェック ➔ 水洗 ➔ 中間処理 ➔ ドライ ➔ アイロン操作 ➔ 2剤塗布 ➔ 後処理 ➔ 水洗 ➔ 仕上げ

水素結合が強く影響している【うねり毛】はW(ダブル)軟化がおすすめです。

前処理 ➔ プレ軟化1剤塗布 ➔ 放置 ➔ 軟化チェック ➔ 水洗 ➔ 中間処理 ➔ 本軟化1剤塗布 ➔ 軟化チェック ➔ 水洗 ➔ 中間処理 ➔ ドライ ➔ アイロン操作 ➔ 2剤塗布 ➔ 後処理 ➔ 水洗 ➔ 仕上げ

パーマや縮毛矯正で、軟化しにくい疎水性のパラコルテックス S2を緩めた後に本軟化で親水性のオルトコルテックス S1にアタックする薬剤を塗布する施術方法をW(ダブル)軟化といいます。

W(ダブル)軟化

  • プレ軟化 : プレ軟化でパラコルテックスを軟化しておく
ダブル軟化,縮毛矯正,アリミノ クオライン,フォーフルール デザイナーズレーベル
  • 本軟化 : 低アルカリの親水性還元剤でS1を切り均等に軟化する

ダブル軟化,縮毛矯正,アリミノ クオライン,フォーフルール デザイナーズレーベル
疎水性の還元剤でパラコルテックスのS2を切り、パラとオルトコルテックスを同じ状態にそろえておくことで均等に軟化される。

W(ダブル)軟化のメリット
効率よく軟化させる為、強い薬剤に頼ることなく、ダメージを抑えた施術が可能です。
軟化附則で無理なアイロン操作による角なダメージやキューティクルの損傷 ・ 硬化を防ぎます。
やわらかい質感と、次回提案のパーマやカラーの施術の妨げにもなりません。

ストレート施術の基礎

空気酸化について

空気酸化とは空気中の酸素によりS-S再結合が進むことです。
軟化を成功させても不用意に曲がった状態のまま空気酸化が進みS-S再結合してしまうことで仕上がりにクセがでてしまいます。
例えば、1剤をシャンプー台で洗い流す際にシャワーに空気が多く含まれる状態で洗うことでS-S再結合が生まれてしまいます。
また1剤を流した後にコームなどでストレートに整えずに髪が曲がった状態で放置されれば、肩の形で空気酸化による固定が進みます。
したがって、1剤の流しからアイロン施術までの流れは素早く行うことが大切です。

熱による毛髪の変化と癒着

アイロンストレート施術では、アイロン熱を用いてクセ毛の形状で曲がっていたキューティクルを直毛に沿うように整えながらツヤと形状安定を付与します。
1剤の軟化を均等に行うことは重要ですが、ストレートした髪には内部コルテックス内にダメージによる吸水ムラが生まれており、2剤の浸透時に吸水ムラによる変形と再結合が同時に起こる可能性があります。
アイロンの第1の目的は、その内部変形をキューティクルケラチンの熱硬化で外部から抑え込み、全体の変形を最小限に留め、2剤で髪のクセが戻らなくすることにあります。
アイロンの第2の目的は、ケラチンのガラス転移温度を利用してコルテックスやキューティクルの形を戻らないように変形させることにあります。
例えば板ガムを考えた場合、ある温度まで温めると板ガムは柔らかくなり、変形させた後でまた温度を下げると固まり、元の形に戻らなくなります。
この物質の形を可逆的に変えることができる温度のことをガラス転移温度といい、物質によりその温度は異なります。
ケラチンタンパク質の場合、ドライの状態で110℃ ~ 150℃ぐらいが可逆的なガラス転移温度であり、150℃を超えると黄色く変性して不可逆的な炭化が始まります。
このガラス転移温度で髪を柔らかくしながら、髪をまっすぐにするのがアイロンの目的です。
しかし、わずかな時間のアイロン操作でガラス転移温度に上げることは非常に困難であり、逆にアイロンでプレスすると150℃を簡単に超えて炭化させてしまう危険性もあり、アイロンの温度管理は非常に難しいと言えます。
また衣服のアイロンでも分かるように、完全ドライしたウールのスカートのシワをアイロンで伸ばすのは困難ですが、霧吹きや蒸気で少し濡らして置き、ガラス転移温度を下げることでシワが伸ばし易くなります。
これは、内部に残っている水を利用して105℃ ~ 110℃ぐらいの圧縮蒸気をアイロンで毛の内部に発生させ、その力を借りてウールのガラス転移温度を下げる方法です。
髪も同様に、圧力容器のような密閉された構造であることを利用し、アイロン前の乾燥を8割ドライ(髪の表面が乾き、内部に水感がある状態)にすることで、圧縮蒸気を髪の内部に発生させてガラス転移温度を下げることができます。
この方法は安定したストレートの状態を作り出すことができると共に、105℃以上の圧縮蒸気はSS / SH交換反応も助長することも知られており、軟化不足であってもコルテックスの歪をとりながら髪を伸ばすことができます。
圧縮蒸気を髪の中で作りやすくするためには、アイロン前に髪が水を含んだ状態で70℃ ~ 80℃ぐらいに温度を上げることが必要で、例えば8割ドライした髪にアイロン余熱を沿わせることで髪の温度を上げておき、アイロンを握ることで内部に圧縮蒸気を発生させることができます。
アイロン施術による髪のチリツキは、ダメージにより過剰に膨潤したダメージ毛が、強い熱で歪み乾燥収縮することで起こります。
このような異常な髪は高温アイロン熱で発生するために、80℃ぐらいの低温アイロンでゆっくり収縮させることを選択します。
また、アイロン施術前にポリフェノールを用いて根元と同じ太さまで引きしめておくことでチリツキの予防する方法があります。
CMCが不足している場合は、アイロンの高熱によりケラチンであるコルテックス同士が癒着してしまわないようにCMCをアイロン施術前に髪へ浸透させておきます。
癒着毛になると、パーマ剤やカラー剤が浸透しなくなり、水の呼吸もできなくなるためにバサついた硬い髪質に変わってしまいます。
コテパーマ・アイロンストレート・ホット系パーマの熱処理では、癒着させないよう最大の注意が必要です。

2剤塗布時の発熱について

過酸化水素の2剤は塗布時に髪のpHが9 ~ 10近くになっている場合に過剰に活性酸素が発生して発熱します。
発熱状態の活性酸素は2剤の機能であるS-S再結合を行わず、システインをシステイン酸にまで酸化してしまいます。
また、髪を構成しているケラチン自体の主鎖も分解して強度を低下させます。
2剤の塗布時の発熱をさせないように、アイロン時の髪をpH8以下に調整しておかないといけません。
そのためにはアイロン施術前に弱い酸リンスなどで髪の残留アルカリをある程度まで中和しておく必要があります。
ただし、過酸化水素の2剤は中性から酸性ではS-S再結合ができなくなりますので、pHの下げすぎには注意しなけ
ればいけません。
参考までにpH9以上のアルカリが残留した髪に180℃のアイロンで施術をした場合、S-Sが壊れてランチオニン結合(-S-)結合が生まれ、二度と還元剤で切れない髪が生まれます。
これが癒着と合わせて、ストレートパーマした髪にウエーブがつかなくなる理由です。

オススメ縮毛矯正剤

リトルサイエンティスト ソニル シリーズ

ダブル軟化,縮毛矯正,リトルサイエンティスト ソニルシリーズ、アリミノ クオライン,フォーフルール デザイナーズレーベル
浸透性、補修力、保護力を高める成分を配合。
ダメージからの毛髪保護、頭皮の炎症保護を考えた優しい処方です。

シンプルな3ステップ : 浸透 ➔ 修復 ・ 保護 ➔ ストレートで作用します。

アリミノ クオライン

ダブル軟化,縮毛矯正,アリミノ クオライン,フォーフルール デザイナーズレーベル
クセ毛の個性に合わせてコントロールする、新発想ストレート、クオライン。
『クセ毛は頑固なのではなく、繊細である』と考えることから始めました。
クセ毛の異なる個性にキメ細かくアプローチし、柔軟な美しさへと変える新「クオライン」。
ストレートの幅がさらに拡がります。

  • ターゲットコントロール設計
    強さだけではなく、クセ毛の個性に合わせた効果的な処方。
    還元剤・毛髪軟化成分・アルカリ剤・補修成分・保湿成分をクセ毛に合わせて配合しました。
  • アクティブバランシング機能
    “適切なところに求める成分を必要なだけスムーズに運ぶ。
    還元剤や毛髪軟化成分、補修成分が浸透しにくい疎水部にアクティブバランシングが働きかけ、効率よく浸透させます。
    そのためアルカリ配合量が少量に抑えられました。
  • セラムラップ処方
    ストレートにしながらケア。
    うるおいとやわらかさが持続。
    水分と油分をクセに合わせた絶妙なバランスで配合した濃厚なセラム(美容液)がベース。
    ラップをするように毛髪内に水分を抱えこみ潤いを逃がしません。

フォーフルール 花庭デザイナーズレーベル

ダブル軟化,縮毛矯正,リトルサイエンティスト ソニルシリーズ、アリミノ クオライン,フォーフルール デザイナーズレーベル
コンセプトサロンという新たな価値
フォーフルール 花庭デザイナーズレーベルは、サロンブランディングしたい、ナチュラル志向、ヘアケア施行、オーガニック施行、お客様のために徹底的にこだわりたいというサロンさまに最適です。

  • さまざまな髪質・状態に対応
    健康毛からダメージ毛だけでなく、人それぞれ違う髪質に細かく対応します。
  • 生まれた時からのような自然な仕上がり
    天然ハーブエキスの力で、軽やかで自然な仕上がりになります。
  • 繰り返しても髪の負担を抑えます
    S.D.L.ハーブローションで、1剤の浸透を穏やかにさせて髪への負担を抑えます。
  • スタイルチェンジが自由自在
    曲げる・伸ばすが思いのまま、イメージをより繊細に表現することができます。
  • 施術後から再来店まで質感が持続
    補修成分により髪への負担を抑え、傷み・パサつきがありません。
  • 完全酸化させることで、直後にシャンプーができる
    いままでのストレートとは違い、お客さまにシャンプーを我慢していただく必要がありません。

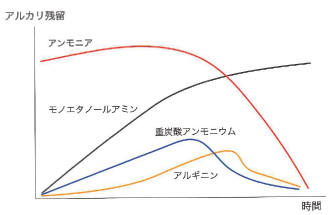

  • ノンモノエタノールアミン処方によるダメージレス

ダブル軟化,縮毛矯正,リトルサイエンティスト ソニルシリーズ、アリミノ クオライン,フォーフルール デザイナーズレーベル

清水
1剤は強ければ良いわけではありません。
うねり毛など乾燥してクセが戻るような髪質の方には、プレ軟化で疎水性のパラコルテックスのS2を緩めることがポイントです。

コメントを残す

メールアドレスが公開されることはありません。 * が付いている欄は必須項目です

ABOUTこの記事をかいた人

清水 純一

主任インストラクター
美容材料通販サイト REVO+ の運営に携わりながら、臨店講習を担当。
日々、メーカーと薬剤の事、毛髪の事を話し合い考えている元美容師です。
車・バイクが大好きです。
カスタムの事なら・・ではなくて、薬剤のことでメーカーには聞けない事、メーカーでは答えられない事、お答えしますのでお気軽にお問い合わせください。
